Разработка и внедрение автоматизированных систем управления (АСУ) на базе контроллера SCADAPack

Программируемый логический контроллер (ПЛК) SCADAPack благодаря своим техническим и эксплуатационным характеристикам позволяет успешно решать задачи автоматизации в различных отраслях промышленности.

Нефтегазовая отрасль

Контроллеры SCADAPack используются для автоматизации кустов скважин, отдельных скважин, кустовых и дожимных насосных станций, узлов учета нефти и газа, компрессорных станций, трубопроводов и других объектов нефти и газодобычи.

Контроллеры SCADAPack в составе автоматизированной системы управления технологическим процессом (АСУТП), действующей на уровне скважин, обеспечивают дистанционное и местное управление, сбор информации со станций управления электроцентробежными и глубинными насосами, групповых замерных установок, нагнетательных скважин и водораспределительных батарей, трансформаторных подстанций. С помощью коммуникационных модулей контроллеров организовываются надежные каналы связи для передачи полученной информации диспетчерам нефтяных и газовых промыслов.

Большой объем памяти позволяет буферизировать данные и передавать их только во время сеансов связи, не занимая коммуникационную сеть. В случае отключения питания на удаленном и необслуживаемом объекте литиевая батарея сохранит накопленную информацию до прибытия специалистов.

Помехозащищенность ПЛК SCADAPack обеспечивает возможность работы при высоком уровне импульсных помех, в том числе в районах с высокой грозовой активностью.

Функция ретранслятора делает незаменимым применение контроллеров при автоматизации протяженных объектов, таких как внутрипромысловые и магистральные трубопроводы, протянувшихся на десятки и сотни километров.

Проверенная временем бесперебойная работа контроллеров не допускает простоев основного технологического оборудования из-за сбоя средств автоматизации.

Температурный диапазон позволяет использовать контроллеры SCADAPack в самых различных регионах. Они успешно эксплуатируются в районах Крайнего Севера России, США (Аляска), Канады и в условиях жаркого климата Австралии, США (Техас), Средней Азии и Ближнего Востока.

Контроллеры SCADAPack применяют такие крупные нефтегазовые корпорации как Shell, Chevron, Anadarko Petroleum, ENCANA, BP Amoco и некоторые другие. Один из примеров применения – автоматизация более 300 скважин для добычи попутного газа на угольных месторождениях штата Виктория, Австралия. При выборе средств автоматизации выдвигались следующие критерии – работа в опасной зоне, температурные условия до +70°C, возможность подключения к уже существующему оборудованию, расчетный период эксплуатации объекта до 40 лет.

АСУТП месторождений ООО "ЛУКОЙЛ-Калининградморнефть"

Энергетика

Контроллеры SCADAPack находят широкое применение при автоматизации объектов энергетики - на электростанциях, электрических подстанциях, в автоматизированных системах контроля и учёта энергоресурсов (АСКУЭ) и автоматизированных системах диспетчерского управления (АСДУ).

Возможности контроллеров позволяют решать задачи оперативного контроля, дистанционного управления, сбора и архивации данных на удаленных энергетических объектах. Температурные характеристики в сочетании с коммуникационными возможностями позволяют использовать контроллеры в необслуживаемых и неотапливаемых помещениях, в открытых распределительных устройствах.

Соответствие стандартам открытых систем и применение наиболее распространенных промышленных протоколов, в том числе IEC60870-5-101, IEC60870-5-103 (МЭК-101, МЭК-103), отвечает требованиям, которые предъявляет энергетический комплекс к средствам автоматизации в части передачи данных. Возможность программирования собственных протоколов позволяет организовывать получение данных от устройств с нестандартными протоколами, например, от электросчетчиков различных производителей, имеющих выход на последовательный интерфейс.

Контроллеры SCADAPack могут работать в одном шкафу с силовым оборудованием без специальных мер экранирования. Контроллерами могут обрабатываться дискретные сигналы до 240 В постоянного и переменного тока без дополнительного преобразования.

Контроллеры SCADAPack используются в автоматизированных системах электрических подстанций Мценска, в системах коммерческого энергоучета Москвы, в АСУТП парогазовых установок, выпускаемых Энергомашкорпорацией, в системах оперативно-диспетчерского управления энергообъектами производственного объединения «Апатит», ОАО «РУСАЛ Красноярск», ООО «Металлэнергофинанс» в Новокузнецке, в транкинговой системе «Иркутскэнерго», в котельных.

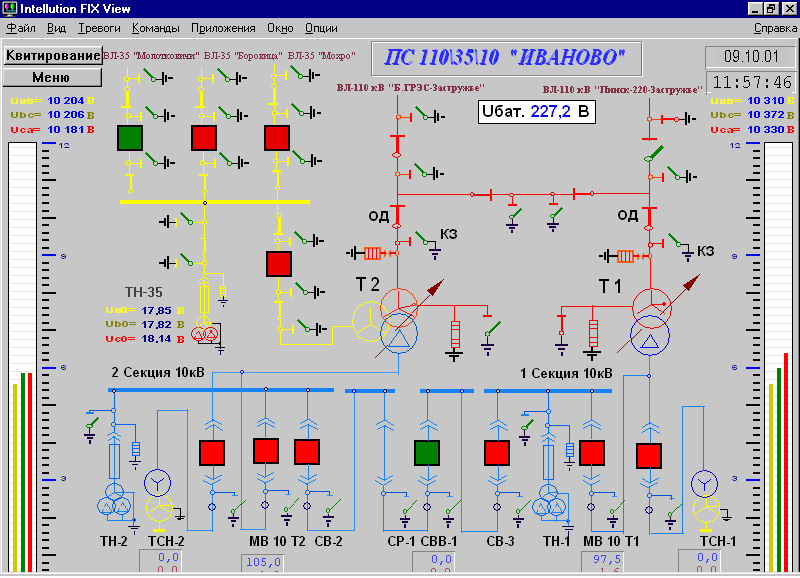

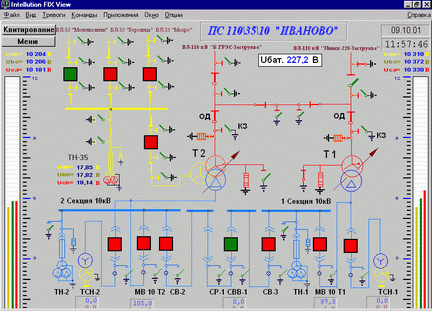

Мнемосхема Подстанции “Иваново”. Пинские электрические сети. БрестЭнерго

Предприятия тепловых сетей и водоканалов, жилищно-коммунальное хозяйство

Контроллеры SCADAPack идеально подходят для решения задач автоматизации объектов городской инфраструктуры – на предприятиях тепловых сетей и водоканалов. Они становятся базовым средством автоматизации городских объектов тепло- и водоснабжения, водоотведения с длительным сроком эксплуатации. Контроллеры SCADAPack находят все более широкое применение в этой отрасли, способствуя повышению мобильности и эффективности работы городских служб.

Высокая надежность, отсутствие специальных требований при обслуживании, возможность дистанционной диагностики и программирования контроллеров SCADAPack существенно снижают расходы при эксплуатации. В целом, в результате их применения в составе специализированных систем, рационализация технологического процесса, своевременная диагностика и устранение аварийных ситуаций приводит к значительной экономии.

Автоматизация тепловых пунктов дает ощутимый энергосберегающий эффект за счет оптимального поддержания технологических параметров - давления, температуры теплоносителя с учетом температуры окружающей среды. В административных зданиях контроллер SCADAPack позволяет автоматически снижать температуру по графику, заложенному в его программу. Контроллеры оснащены часами реального времени и календарем.

Контроллеры SCADAPack используются в качестве базовых средств автоматизации в сертифицированных Госстандартом России системах «ИНТЕК» (ООО «Реалтехносервис»), «ЭКОТЭЛ» (ООО «Фирма РКК») для комплексной автоматизации объектов с возможностью многотарифного учета при оптимизации финансовых затрат по оплате полученных (отпущенных) энергоресурсов. Эти системы также позволяют осуществлять контроль энергооснабжения, осуществлять дистанционное и местное управление инженерным оборудованием объектов, передавать сигналы о проникновении в служебные и технические помещения. Такие системы внедрены для автоматизации диспетчерских служб, обслуживающих жилые микрорайоны «Куркино» и «Северное Тушино» г. Москвы.

Контроллеры SCADAPack, SCADA-система «ClearSCADA» нашли свое применение в АСУТП водоканала г. Хабаровска и на Сахалине, в автоматизированной системе коммерческого учета и технологического контроля теплоснабжения г. Норильска.

Интерфейс оператора АСУТП Хабаровского водоканала

Контроллеры SCADAPack использованы в АСУТП станции обеззараживания воды, при автоматизации системы управления процессом приготовления и дозирования раствора гипохлорита натрия заданной концентрации для обеззараживания питьевой воды, поступающей в гг. Кронштадт и Ломоносов.

В системах технического водоснабжения с помощью контроллеров SCADAPack реализована подсистема управления водозаборными сооружениями на Юрхаровском газоконденсатном месторождении, где на выбор средств автоматизации оказала влияние возможность эксплуатации в неотапливаемых помещениях в условиях Севера и соответствие контроллеров стандартам открытых систем для их интеграции с системами других производителей.

Также контроллеры SCADAPack используются в системах водоподготовки и водоотведения городов Детройта, Чикаго, Колорадо-Спрингс, Оттавы, Онтарио и многих других.

Только в столице Канады в г. Оттаве они используются для автоматизации более 100 насосов в системе очистки сточной воды. По свидетельствам эксплуатационного персонала, контроллеры SCADAPack явились наилучшим решением из всех, применяемых ранее.

Возможность работать в экстремальных условиях позволила использовать контроллеры SCADAPack для автоматической системы мониторинга температуры и щелочного баланса воды, поступающей из залива для нужд ТЭЦ военной базы Эльсон, штат Аляска, США. Автономность системы мониторинга обеспечивает применение контроллера с пониженным энергопотреблением, комбинированное использование аккумуляторных и солнечных батарей.

Промышленные предприятия

Контроллеры SCADAPack используются в различных отраслях промышленности благодаря своей надежности, работоспособности в широком диапазоне температур. Их можно встретить в цехах и на открытых площадках. Контроллеры собирают данные от самых разнообразных датчиков и управляют работой конвейеров, двигателей и запорнорегулирующей арматуры. На их основе автоматизируются вспомогательные объекты, которые входят в производственную структуру предприятия – водозаборы, насосные станции, электрические подстанции.

Мониторинг окружающей среды

Возможность работать в качестве устройств телемеханики, широкий температурный диапазон позволяют использовать контроллеры для задач мониторинга окружающей среды на удаленных метеостанциях и автоматических метеорологических пунктах.

При этом важными дополнительными факторами являются низкое энергопотребление контроллеров SCADAPack, возможность работы контроллеров от солнечных батарей и аккумуляторов, способность сохранять в течение длительного периода накопленную информацию после отключения электропитания.
